PROBLEMAS VISUALES DE FÍSICA ELECTRICIDAD, ELECTROMAGNETISMO Y ÓPTICA

PVFOP6.  Campo magnético creado por la corriente





FOTO 2

FOTO 1

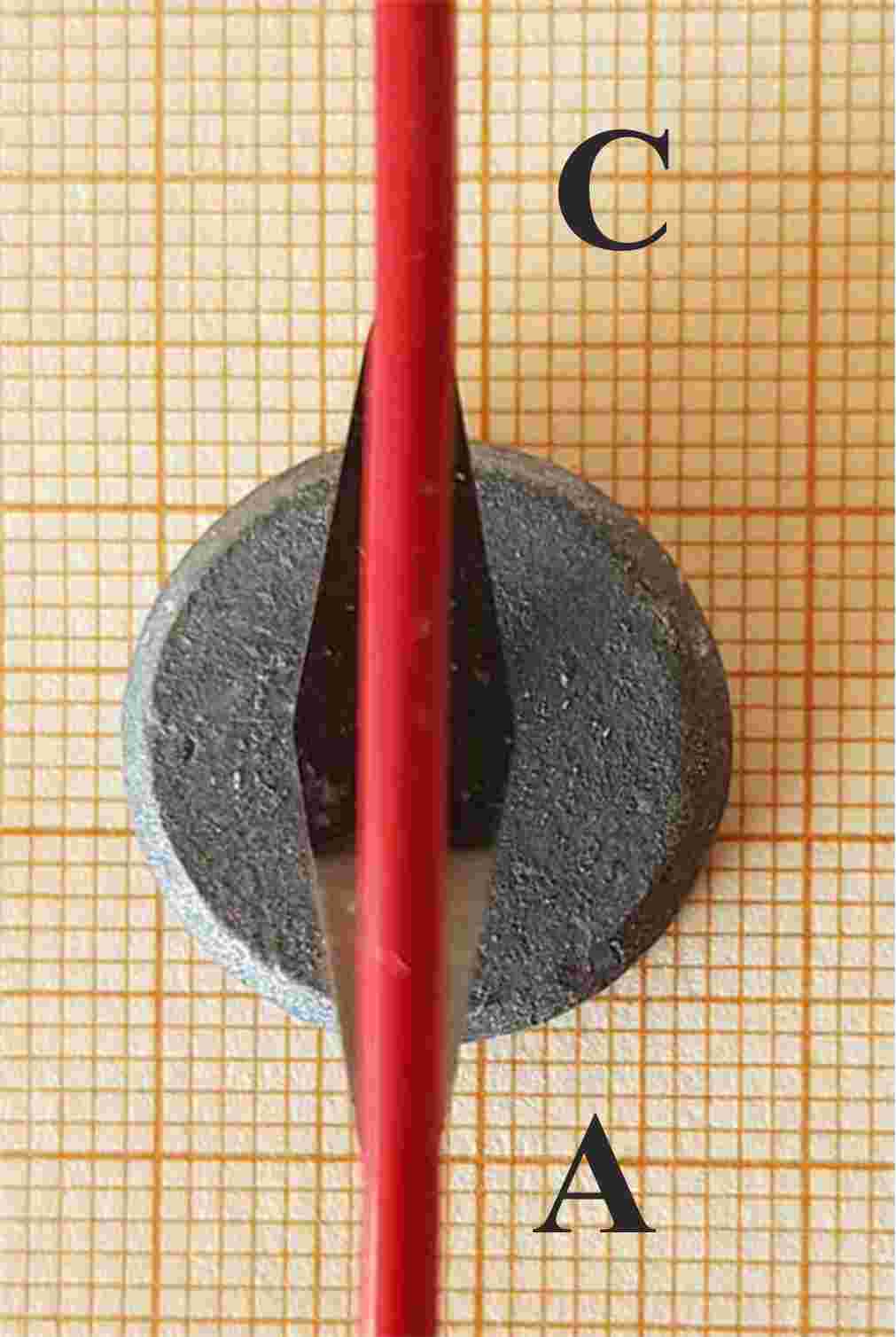

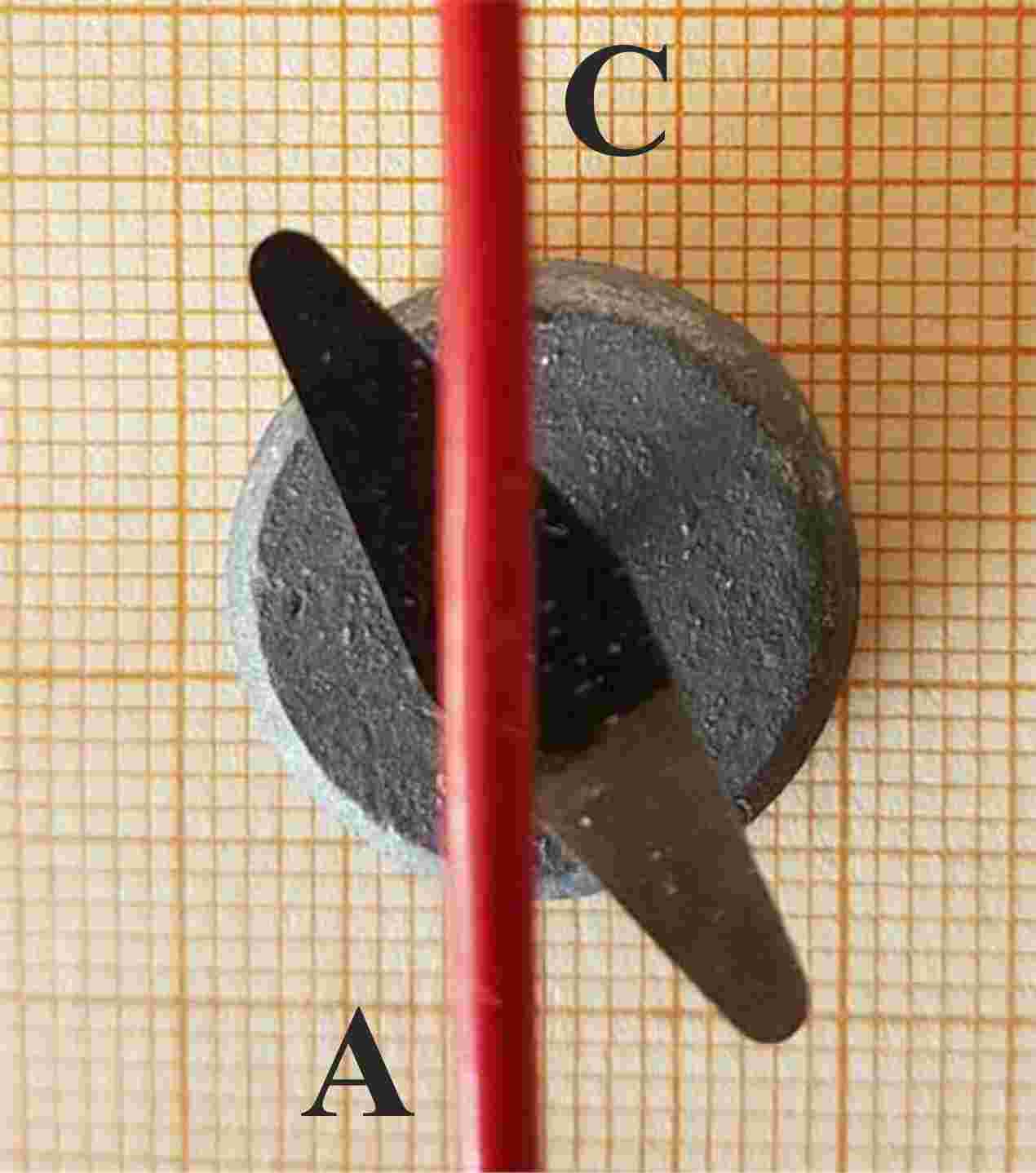

Se dispone de una aguja imantada orientada en el campo magnético terrestre, cuya componente horizontal vale en este punto vale, 0,25.10-4T.Superpuesta encima a 2mm de distancia, se encuentra un conductor rectilíneo  AC. La foto 1, corresponde a esta situación ( fotografiada desde encima). Cuando circula la corriente de intensidad i por el conductor AC, la aguja se desvía el ángulo que observas en la foto 2. Se pregunta:

a)     ¿En qué sentido circula la corriente?

b)    ¿Con qué intensidad?



DATOS



k= constante de proporcionalidad de ley de Biot-Savart=2.10-7 T.m/A
