ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

INDUCCIÓN ELECTROMAGNÉTICA 2

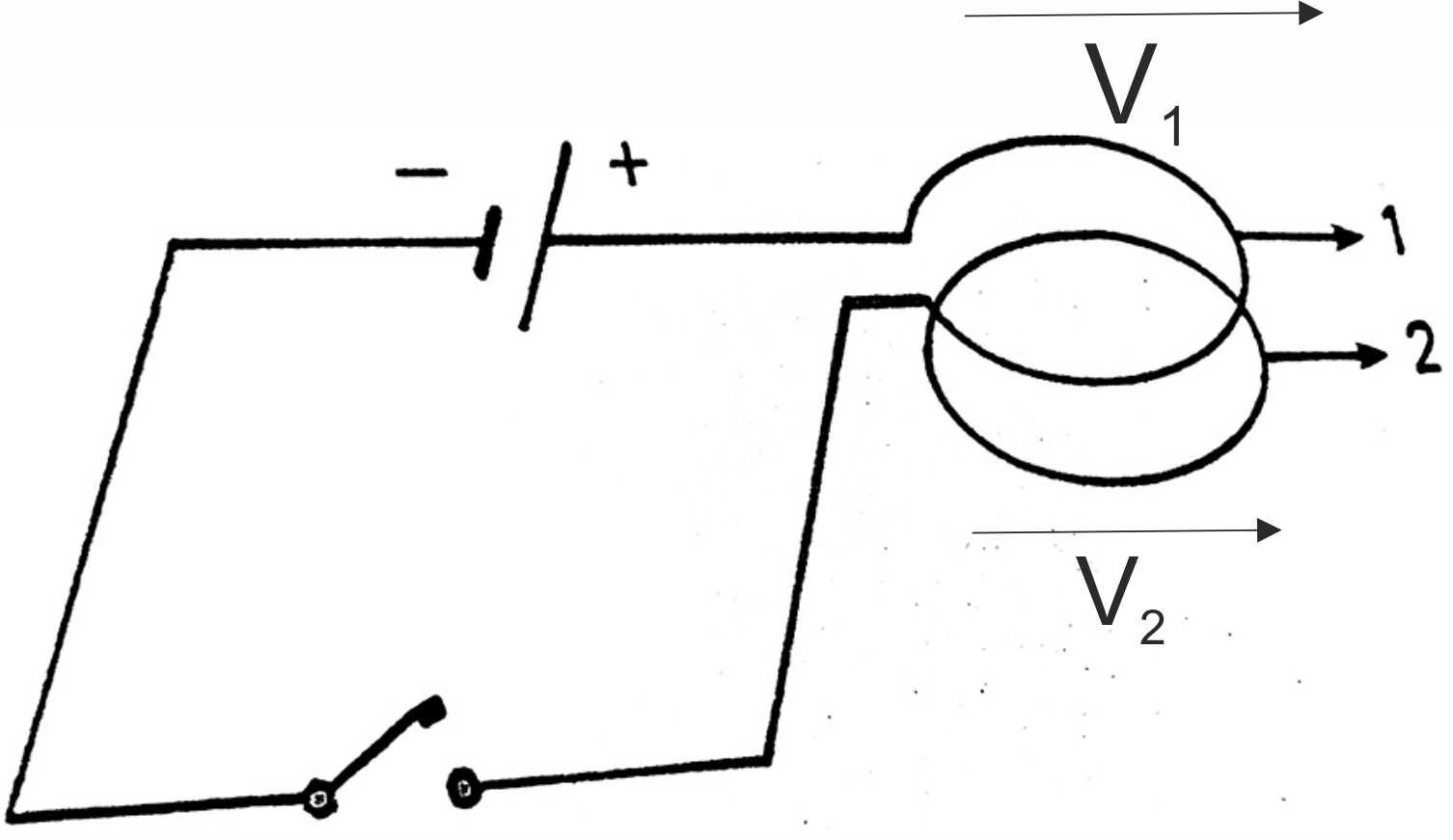

19*. El dispositivo de la figura presenta 2 espiras 1, y 2. La 1 ligada a un circuito con un interruptor, se puede desplazar con una velocidad V₁, mientras que la 2 , lo hace con V₂. Para que una vez cerrado el interruptor surja en 2 una corriente inducida en sentido horario hará falta que:

a) V₁=V₂         b) V₁>V₂         c) V₁<V₂         d) V₂=0

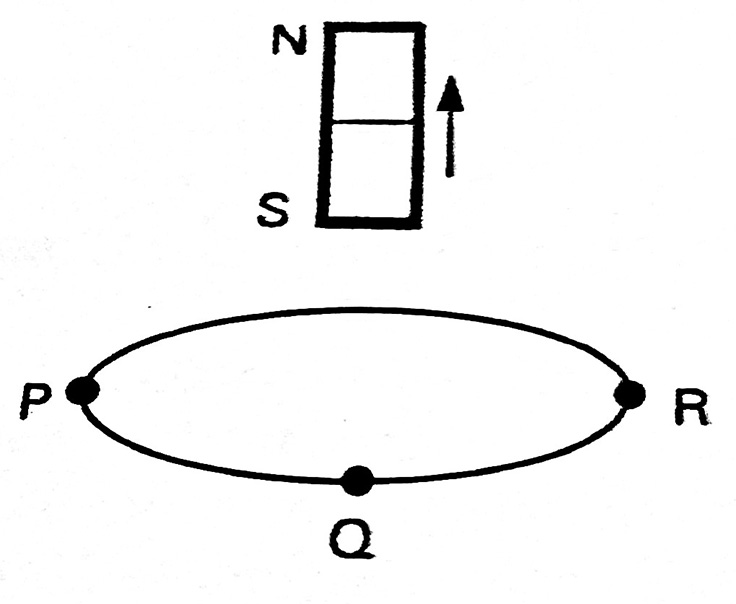

12*. Se dispone el imán de la figura y de la espira PQR. Al desplazarse aquél en el sentido indicado, en la espira se inducirá una corriente que  circulará de :

a)  P a Q         b) R a P          c) Q a P          d) P a R

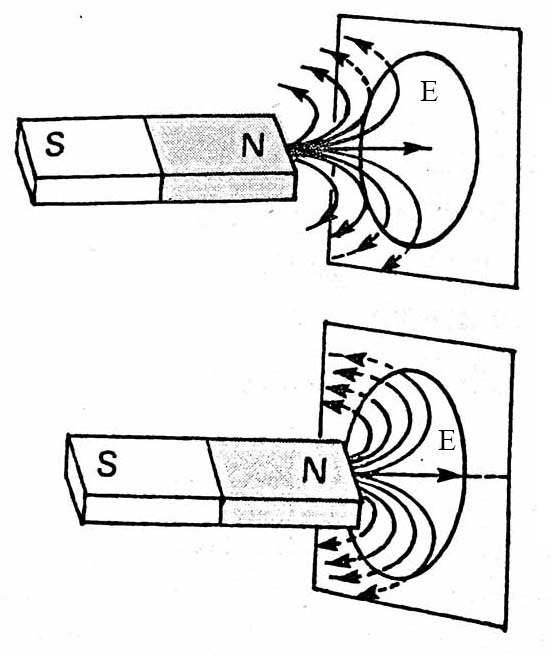

18. Como se ve en la figura el imán dado se aproxima a la espira E, a consecuencia de ello, en E :

a) Surgirá una corriente en sentido horario

b) Surgirá una corriente en sentido antihorario

c) No surgirá ninguna corriente

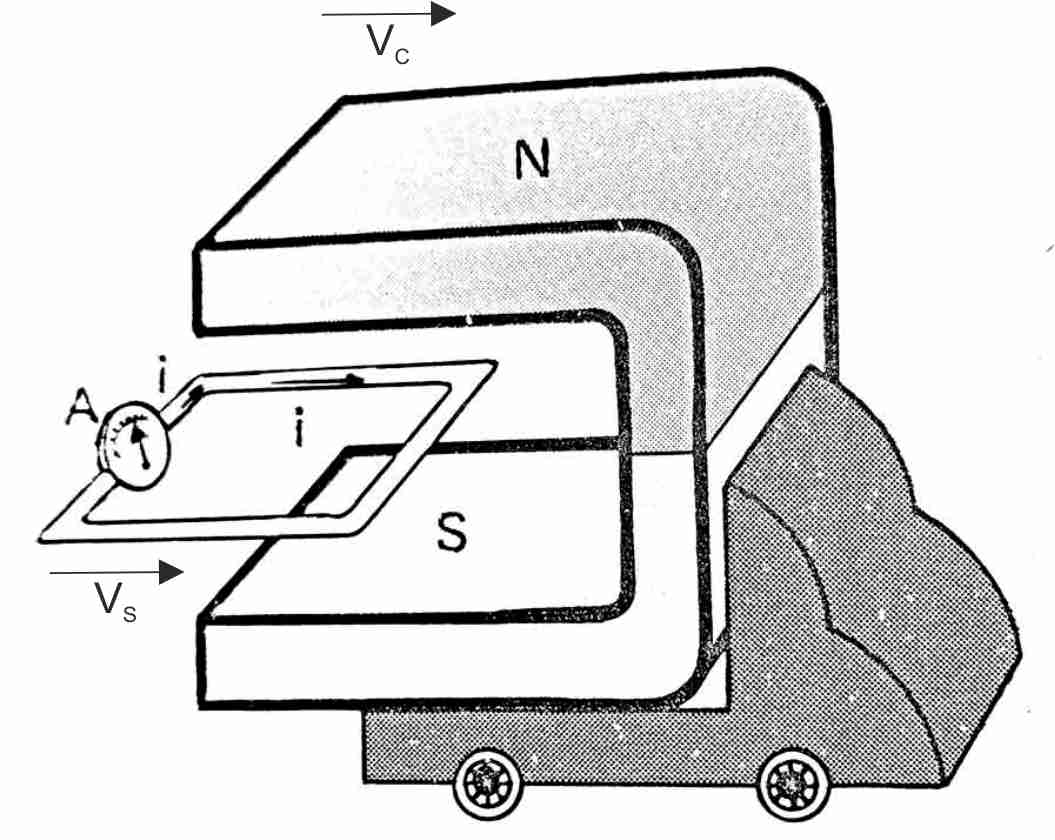

17*. Para que la corriente inducida en la espira, tenga el sentido indicado siendo Vc la velocidad con que se mueve el carrito y Vs la que lleva la espira hará falta que:

a) Vs =Vc                   b) Vs>Vc        c) Vs<Vc        d) Vs=0

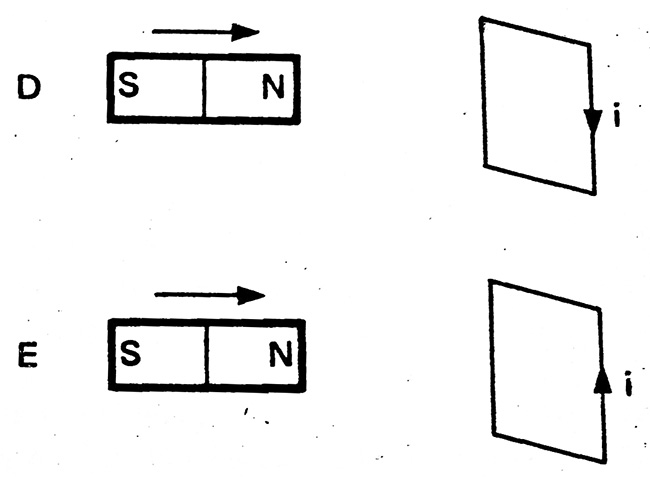

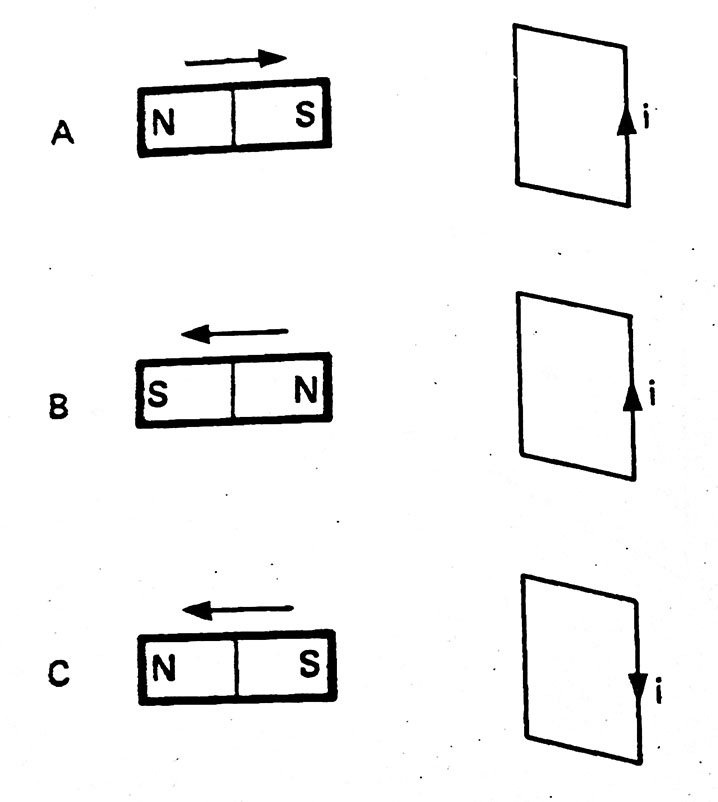

13. Para que por la espira rectangular circule la corriente en el sentido indicado, hará falta que se dé la situación:

a) A     b)B      c)C      d)D      e)E

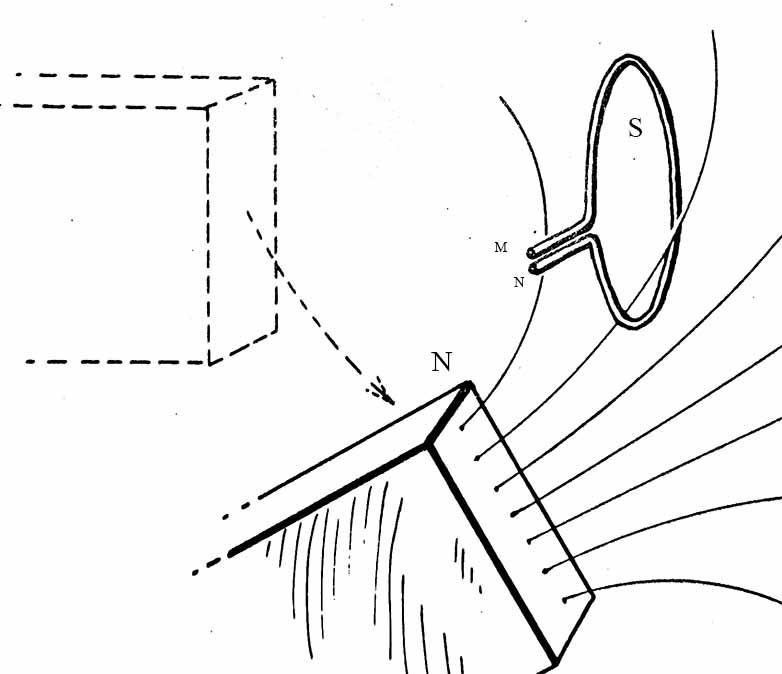

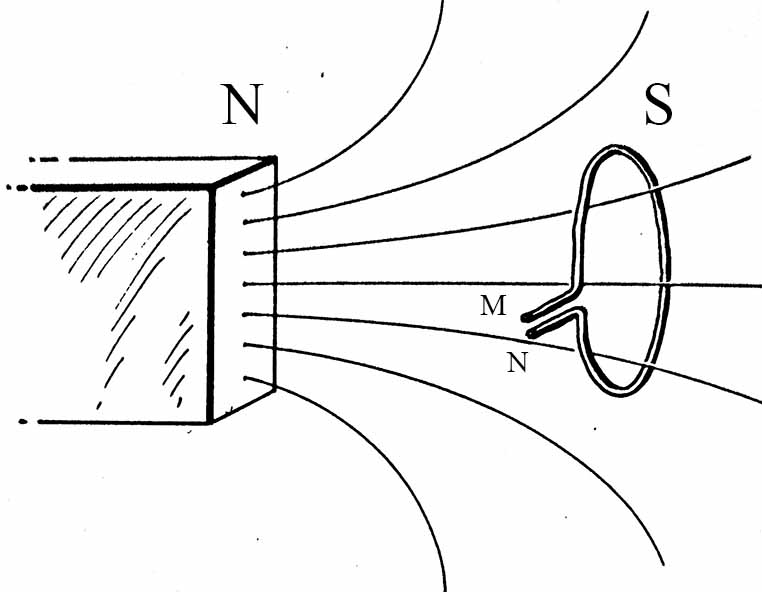

14. Se representa una situación en la que el imán N se desplaza. Ello implicará que en la espira S surja:

a) Una corriente inducida de M a N

b) Una corriente inducida de N a M

c) Ninguna corriente inducida

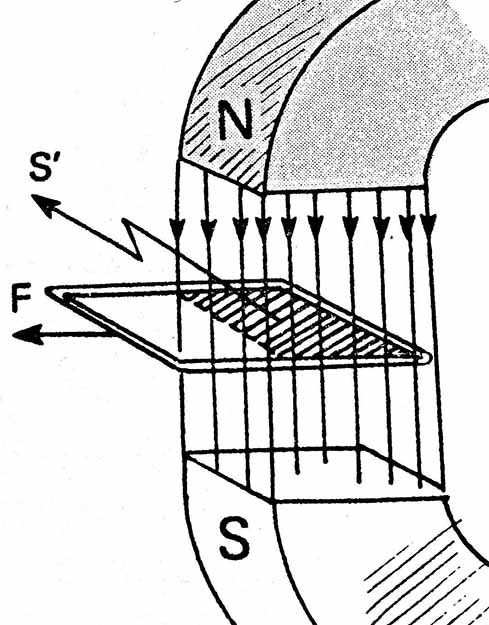

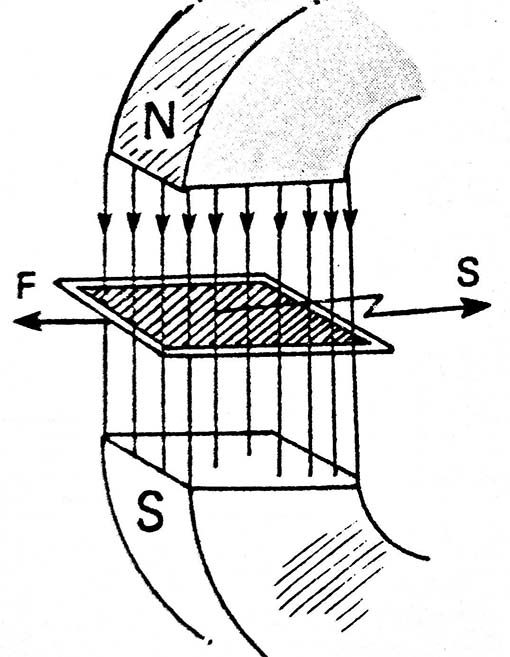

11. En las figuras presentadas, observamos que al arrastrar la espira que se encuentra en el campo magnético de un imán, la superficie bañada por éste, disminuye, esto hace que en dicha espira:

a) Surja una corriente inducida en sentido horario

b) Aparezca una corriente inducida en sentido antihorario

c) No ocurra nada

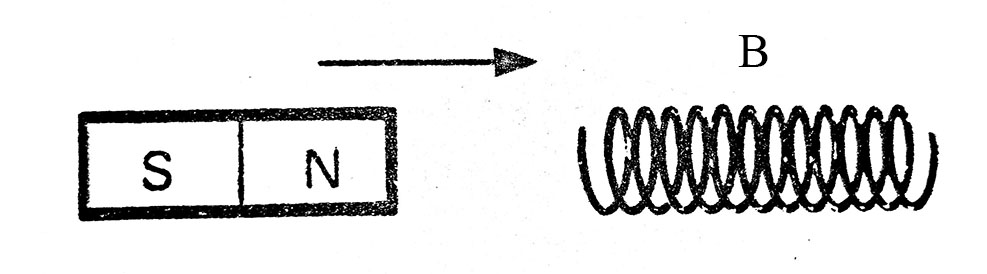

16. Si el imán de la figura se desplaza como se indica, en la bobina B:

a) Surgirá una corriente en sentido horario

b) Surgirá una corriente en sentido antihorario

c) No surgirá ninguna corriente

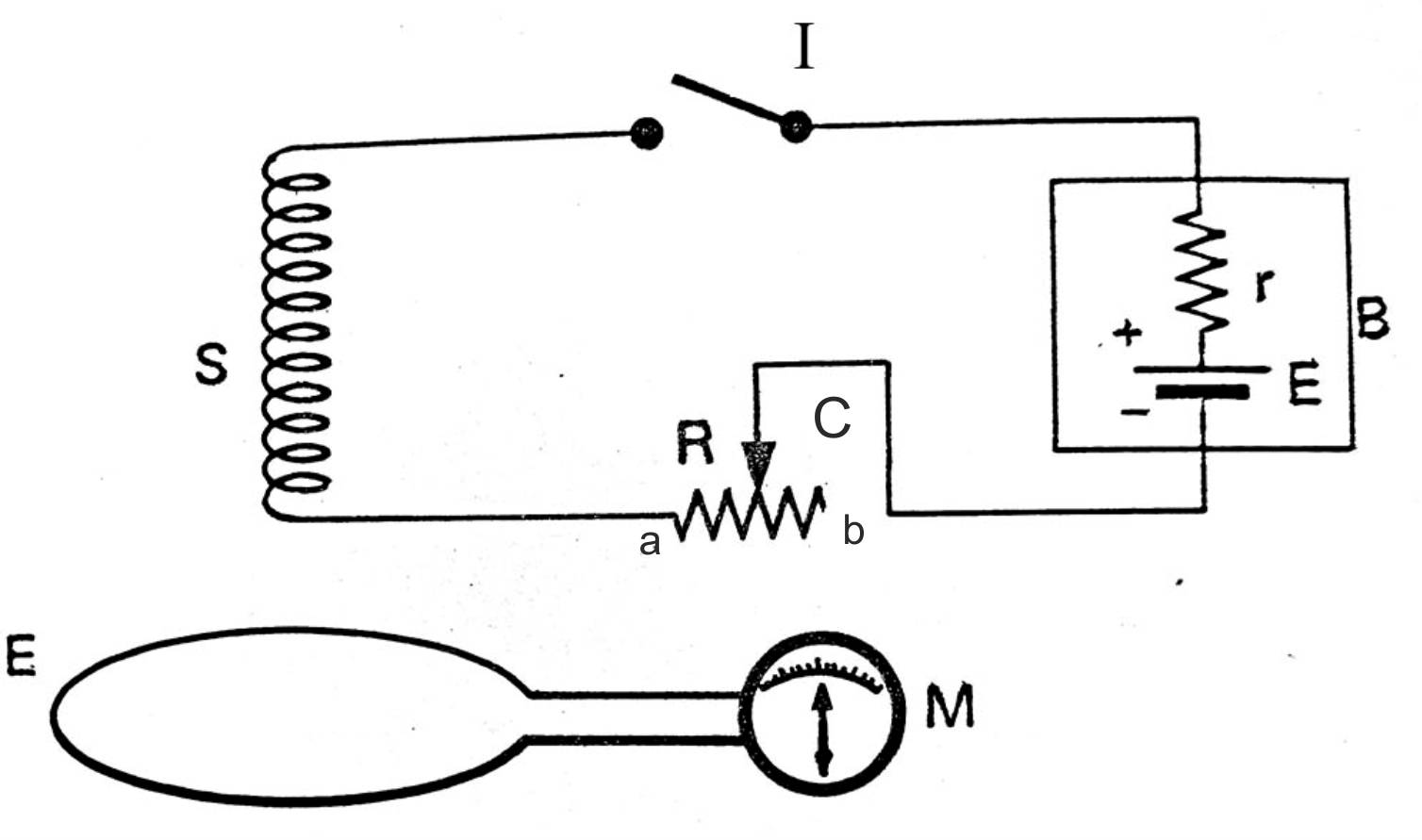

20. En el dispositivo de la figura se presenta un circuito con un interruptor I, una fuerza electromotriz E, dos resistencias r y R (variable, con un cursor C), y un solenoide S, Indica en cada caso si la corriente inducida en la espira E, tendrá sentido horario H, antihorario AH, o será 0, una vez cerrado el interruptor I :



1) E aumenta:                                    a) H     b)AH   c)0

2) C se mueve hacia b:                      a) H     b)AH   c)0

3) C se mueve hacia a                        a) H     b)AH   c)0;

4) r disminuye                                    a) H     b)AH   c)0

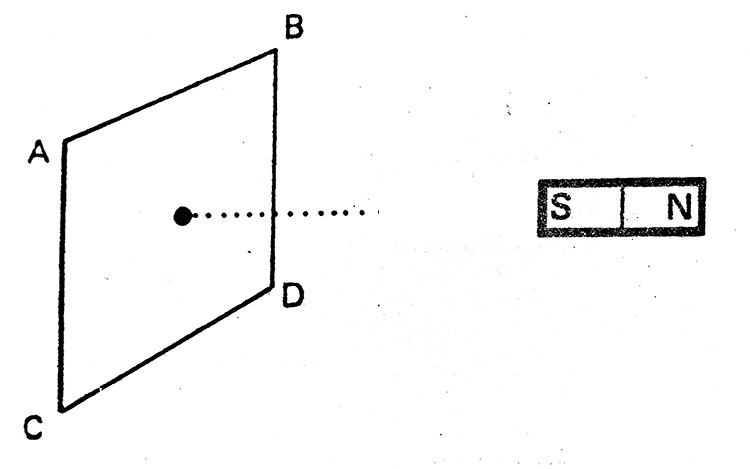

15. Para que en la espira ABCD, se produzca  una corriente inducida en sentido horario hará falta que el imán dado, se desplace hacia:

a) Arriba         b) Abajo          c) La derecha             d)La izquierda
