INDUCCIÓN ELECTROMAGNÉTICA 5

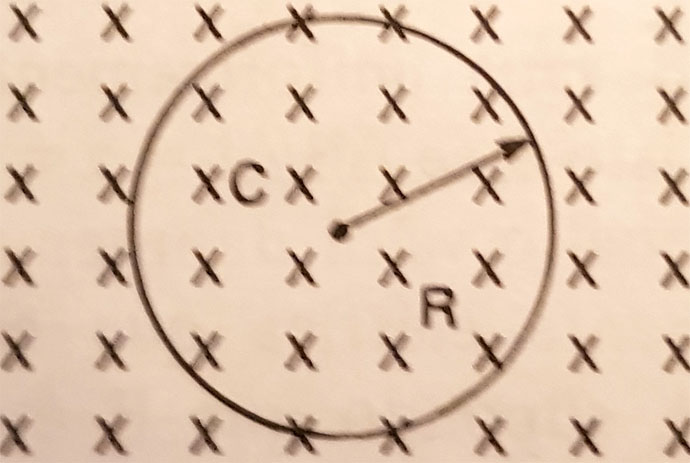

41. En la figura presentada, se observa a una espira circular C deformable, que se encuentra en un campo magnético uniforme dirigido desde el lector al plano de la hoja. Si su radio aumenta, dentro de ella surgirá una corriente inducida, en sentido:

a) Horario                  b) Antihorario             c) No ocurra nada





42. El flujo magnético que atraviesa una espira conductora, varía en función del tiempo según la gráfica dada, Según ella se podrá asegurar que la mayor fuerza electromotriz producida en ella, en valor modular, se producirá en el intervalo:

a)  De O a A   b) De A a B     c) De B a C     d) De C a D  e)De D a E

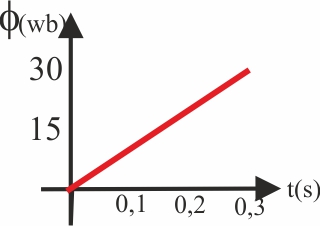

43. Una espira circular, está sometida a una variación de flujo magnético (en weber), con el tiempo  dada por la gráfica. Según esto la fuerza electromotriz inducida, en valor modular será en voltios

a) 10   b) 100              c) 0,1               d)1

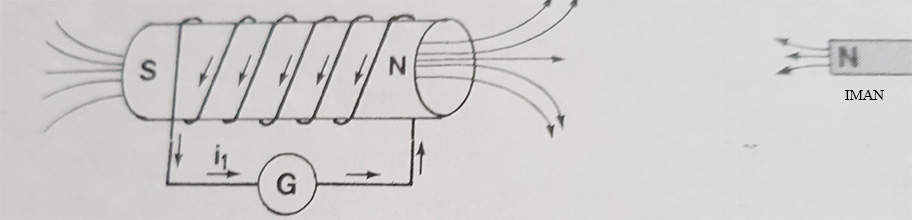

45. Para que la corriente inducida en el solenoide dada, tengo el sentido indicado, hará falta que  el imán de la figura se desplace:

a) Hacia la derecha   b) Hacia la izquierda   c) No se desplace

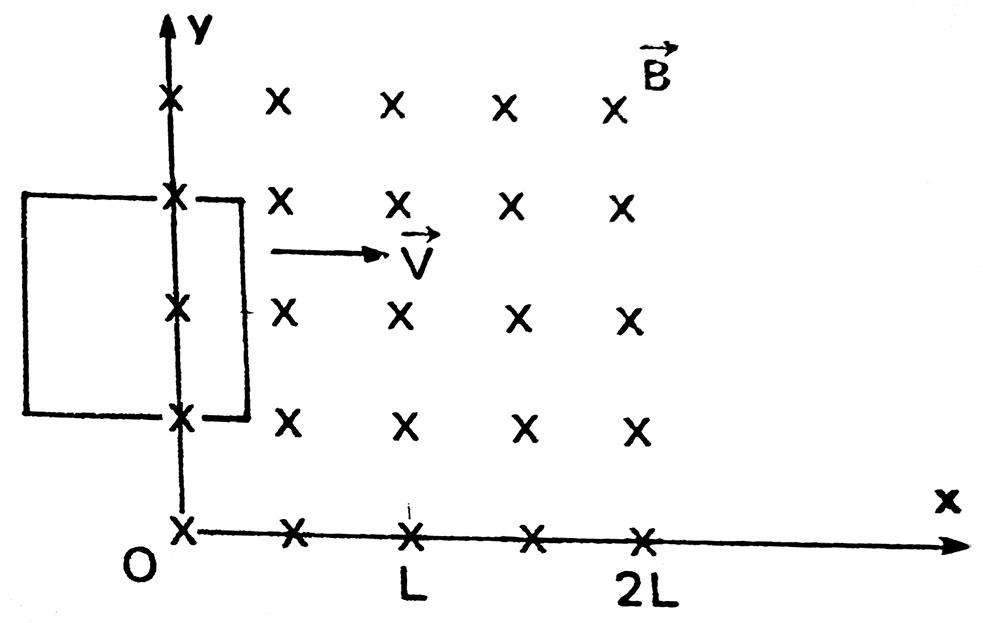

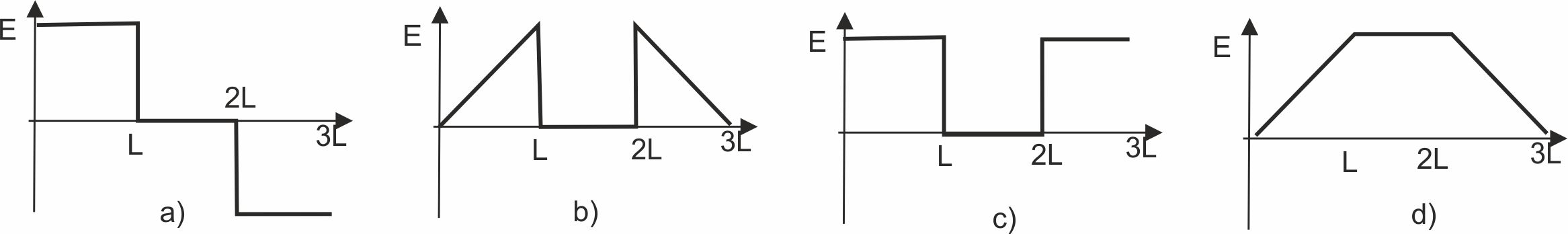

47. La espira del dibujo, se desplaza en el sentido indicado con velocidad constante, en un campo magnético constante, dirigido como se indica hacia dentro. La gráfica de la variación de la intensidad de la corriente inducida E, en ella que mejor lo justifica será, la:

a) a     b)b       c) c      d) d

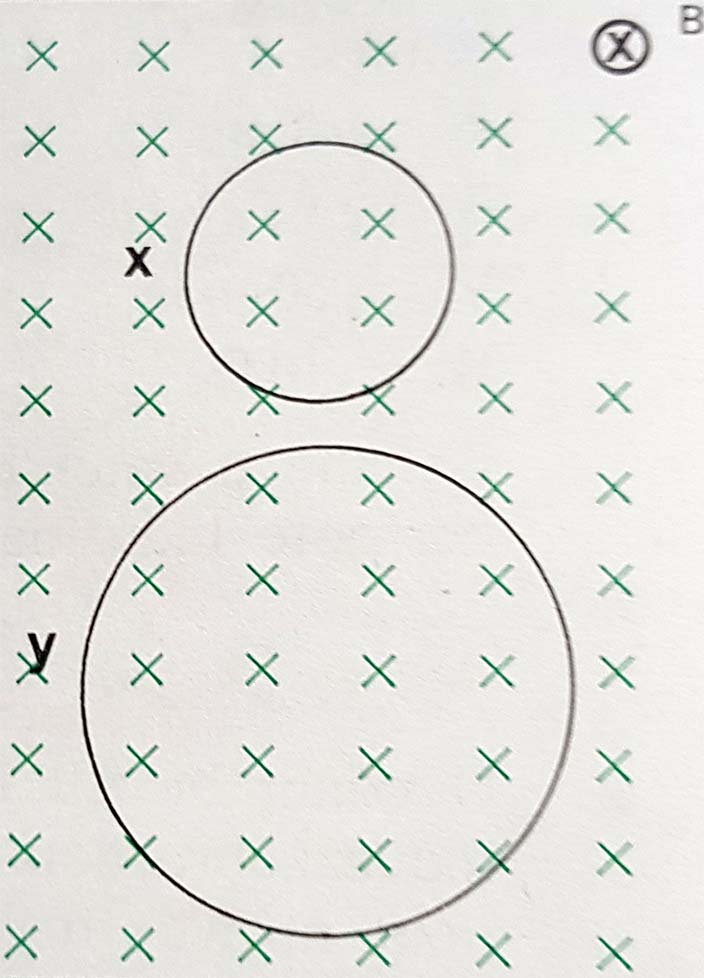

46. La espira x se deforma hasta y, dentro del campo magnético dado. Este simple hecho hace que en dicha espira , surja:

a) Una corriente inducida en sentido horario

b) Una corriente inducida en sentido antihorario

c) Ninguna corriente inducida

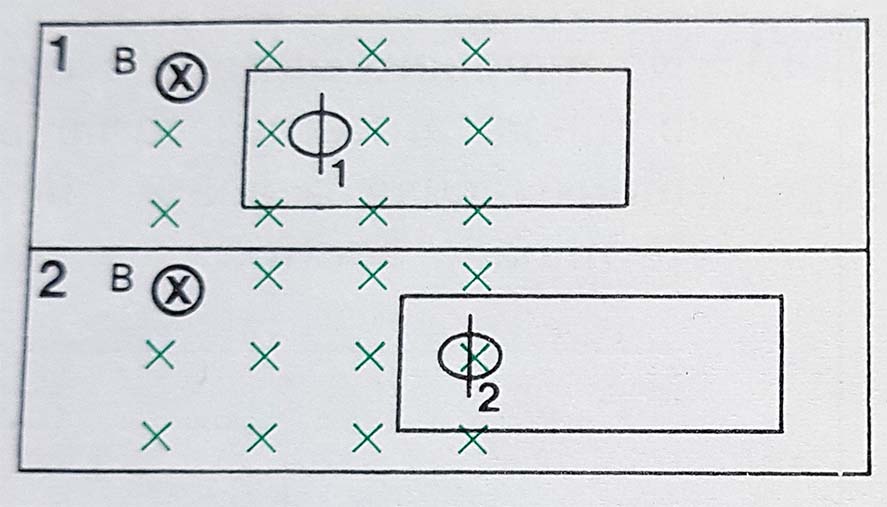

48. El dispositivo de la figura 1, presenta una espira que se desplaza en un campo magnético hasta la posición 2 Este simple hecho  hace que en ella:

a) Surja una corriente inducida en sentido horario

b) Surja una corriente inducida en sentido antihorario

c) Solo surja una deformación

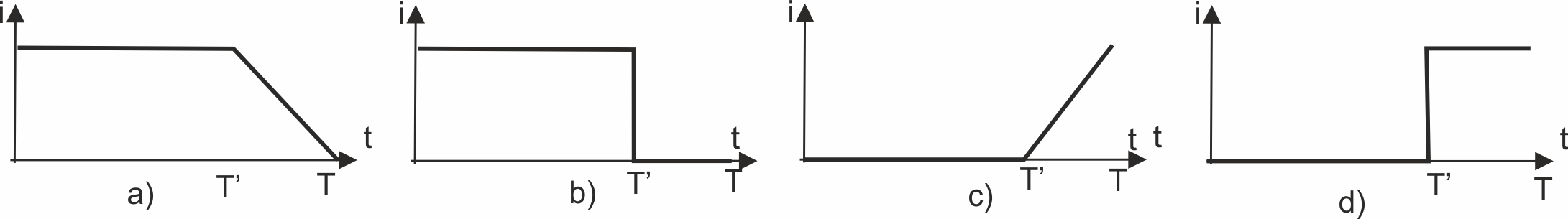

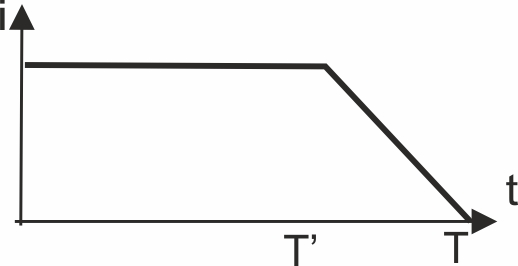

49. dos espiras iguales se disponen paralelas, La primera está sometida a fuente de tensión variable, y la segunda a un amperímetro. Si se da la gráfica de la variación de la corriente en la primera espira en función del tiempo. La gráfica que mejor representa la variación de la corriente inducida en la segunda espira, de todas las dadas,

será la: a) a     b) b      c) c      d) d

44. Se representa la variación temporal del flujo magnético que atraviesa una espira. De la fuerza electromotriz producida se podrá asegurar que será:

a) Constante y positiva          b) Constante y negativa

c) Nula en  promedio             d)Positiva entre t0 y t1, y negativa entre t1 y t2

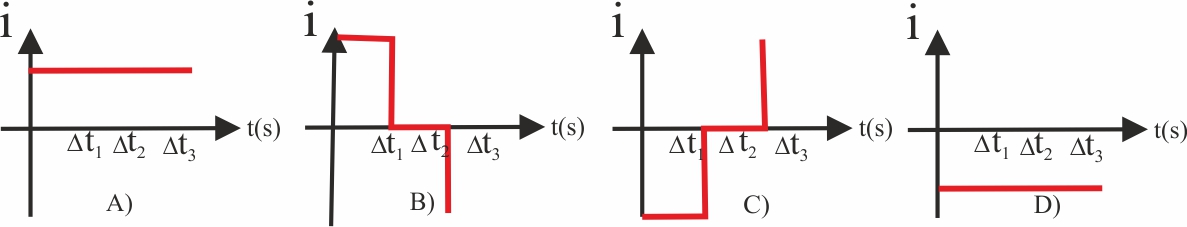

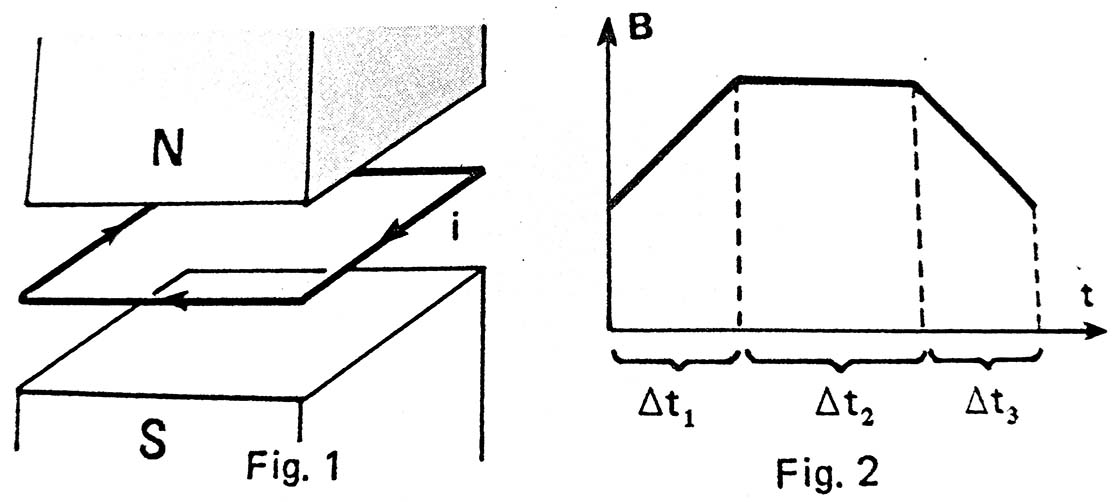

50. Una espira está dentro de un imán(fig.1) que genera un campo magnético que varía con el tiempo conforme la fig.2. Si se adopta como sentido positivo de la corriente el indicado en la fig.1. la gráfica de la variación de la intensidad de la corriente inducida con el tiempo que mejor representa dicha variación, será de todas las dadas

la : a) A     b)B      c)C      d)D
