ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

INDUCCIÓN ELECTROMAGNÉTICA 7

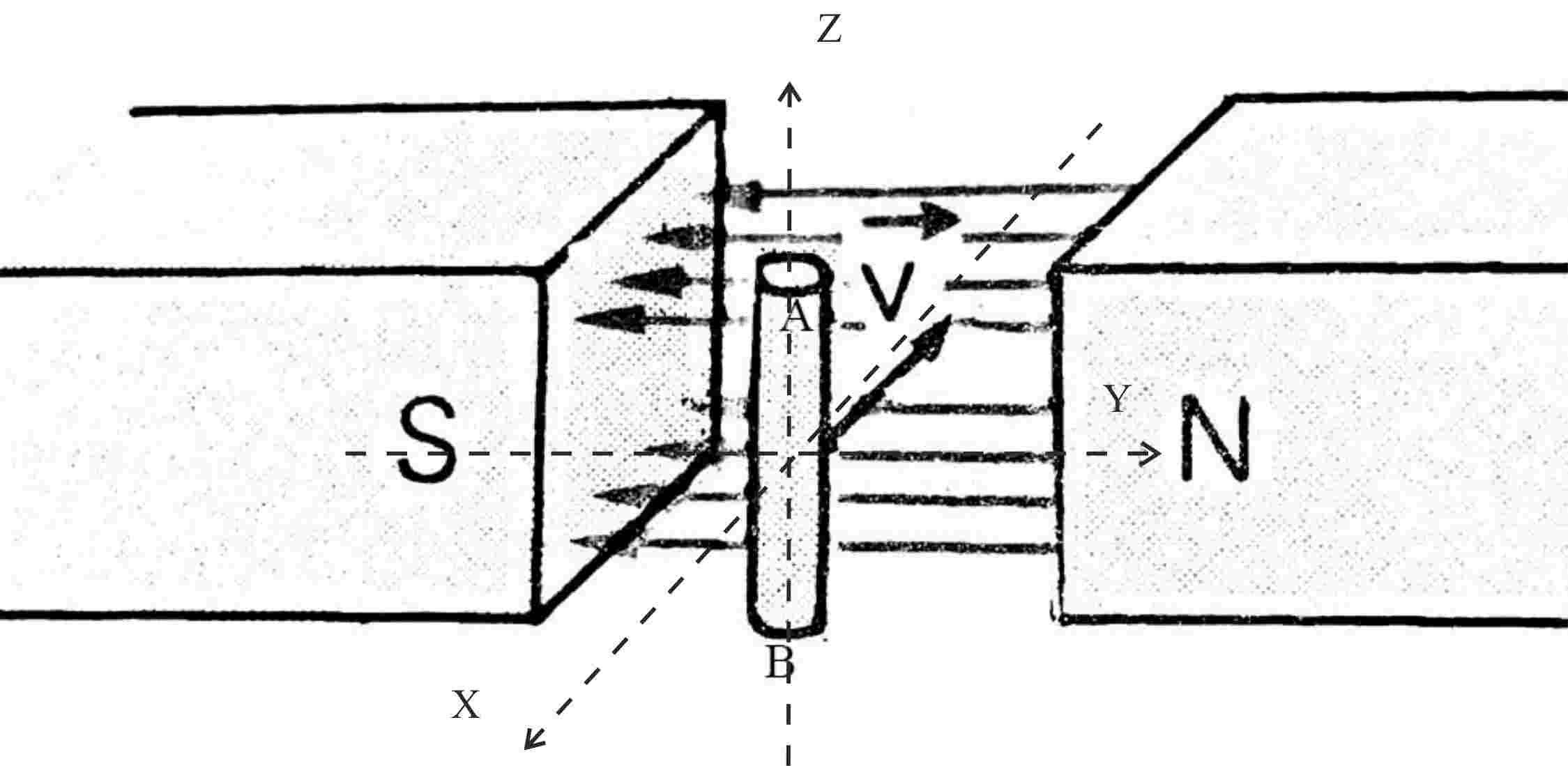

61. Si el conductor PQ de 10 cm de longitud, se mueve con una velocidad de 10m/s en el sentido indicado y en un campo magnético de 0,1T, se podrá asegurar que:

 a) La fuerza magnética que actúa sobre sus cargas positivas se dirige hacia A.

b) La fuerza magnética que actúa sobre sus cargas positivas se dirige hacia B

c)La diferencia de potencial entre A y B es de 0,001V

d)La fuerza electromotriz de la corriente inducida es de 0,1V

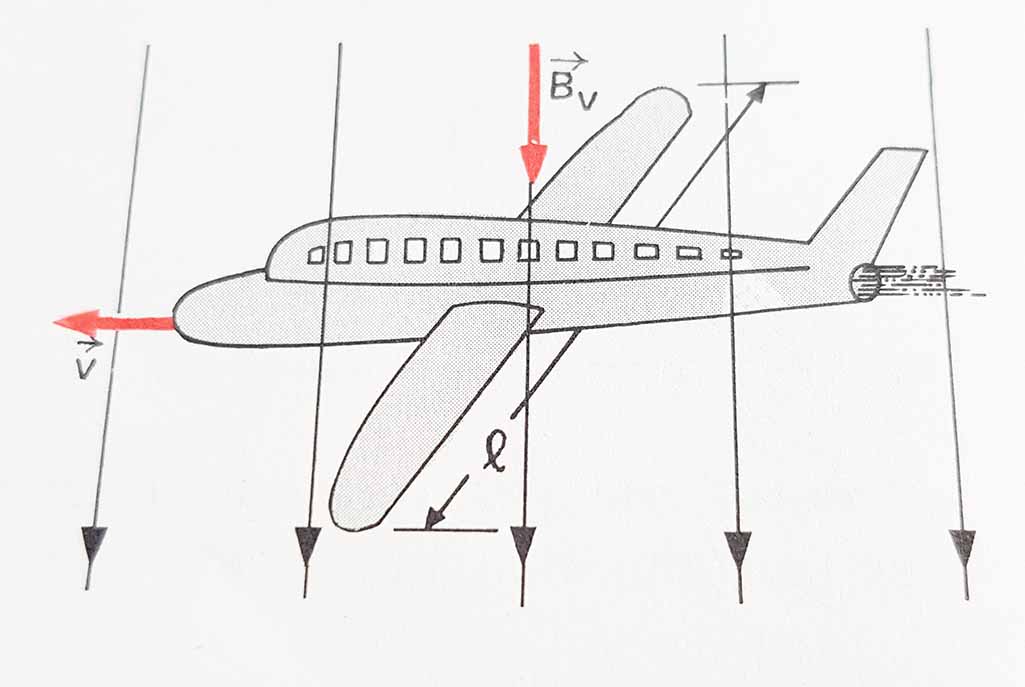

62. Un avión  de chasis metálico y distancia entre los extremos de sus alas de 18m, vuela horizontalmente sobre una región en la que el campo magnético terrestre es de 4.10^-5T en su componente vertical, con una velocidad constante de 1000km/h. La diferencia de potencial que se establecerá entre los extremos de sus alas, será en voltios de:

a)0,2               b)0,1               c) 0,4              d) 1/5

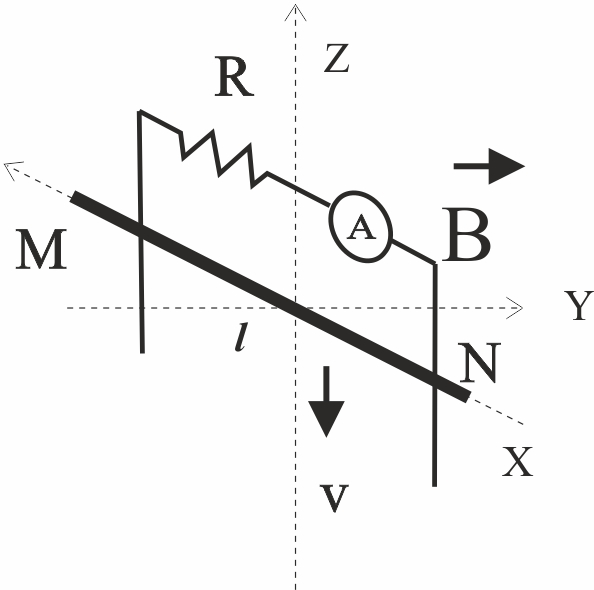

63. Una barra metálica MN de 1m de longitud cae desde 50m, manteniendo su posición vertical y pegada sin rozamiento a un circuito que se extiende hasta el suelo dentro de una zona en la que actúa una componente horizontal del campo magnético terrestre de 10^-5T. Si la R del circuito es de 10Ω, dirás que cuando llegue al suelo el amperímetro indicará en miliamperios:

a)0,03             b)0,3               c)0,003                       d)3

Tómese g=10m/s²

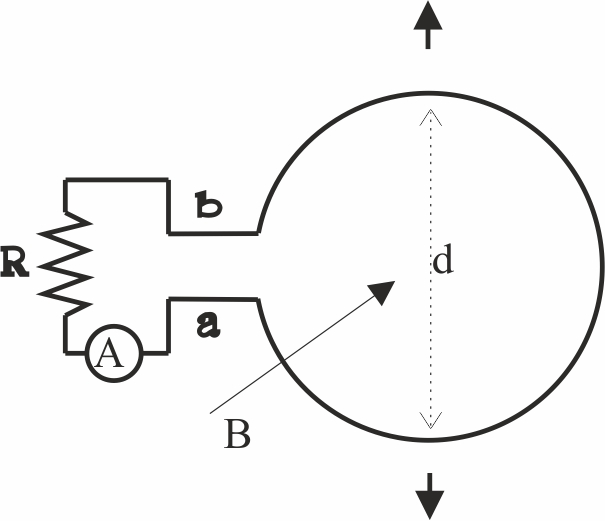

64. Sobre el circuito de la figura, con una resistencia de 10Ω, actúa un campo magnético en el sentido indicado de 0,2T.La espira circular tiene un diámetro de 20cm, si tirando de sus extremos de forma que en 0,01s quede completamente estirada, formando una línea, se podrá asegurar que:

a) Se origina una corriente inducida  que va de a a b

b) la diferencia de potencial entre a y b será de 0,16V

c)La corriente inducida tiene una intensidad de 16mA

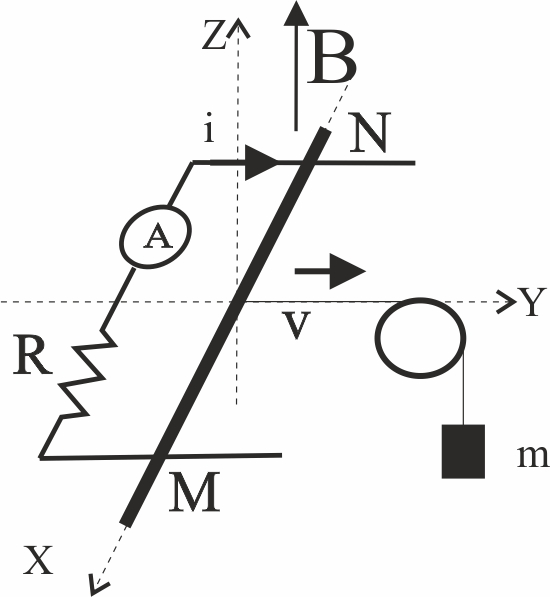

65. Una barra de cobre de 10 cm apoyada sobre hilos conductores en forma de U, de forma que cierra un circuito de 10 Ohmios de resistencia, se mueve sin rozamiento con una velocidad constante de 1m/s, por la acción de un pesa m que cuelga de un hilo, en un campo magnético constante de 2T, que actúa en el mismo sentido que el gravitatorio. De los fenómenos que ocurren se podría asegurar que:

a) La diferencia de potencial entre MN originada vele 0,2V

b) La intensidad de la corriente inducida que marca A será de 0,02A

c) La tensión que se ejerce en la cuerda es de 0,004N

d) La masa m es de 0,4g

Tómese g= 10m/s
