ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

ELECTRICIDAD 20.  CIRCUITO ELÉCTRICO I

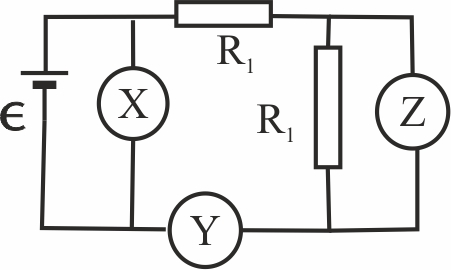

404. En el circuito dado X,Y y Z, son aparatos de medidas eléctricas, que están instalados correctamente. Según eso podrás asegurar que:

a) X,Y y Z son voltímetros

b) X,Y y Z son amperímetros

c) Z e  Y son amperímetros

d) X y Z son voltímetros



405.Tanto el amperímetro como el voltímetro son instrumentos que tienen una determinada resistencia interna, pero para realizar lo mejor posible su medida:

a) La resistencia interna debe ser similar

b) La resistencia interna del voltímetro deberá ser muy grande y la del amperímetro muy pequeña

c) La resistencia interna del amperímetro deberá ser muy grande y la del voltímetro muy pequeña

d) Ambas deberán ser muy pequeñas



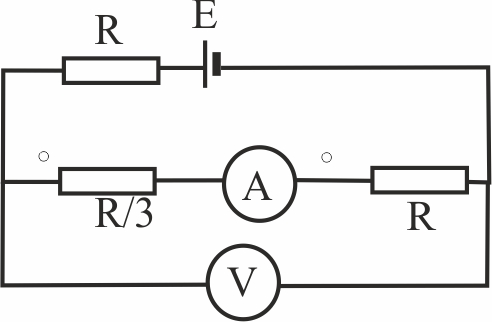

406. Se dispone de una pila de 20V, y resistencia interna de 2Ω, a los que se conectan un amperímetro y un voltímetro como señala la figura. En este contexto ellos deberán marcar por este orden:

a) 0 y 10A       b) 20V y 0       c)10V y 10A   d)20V y 20A

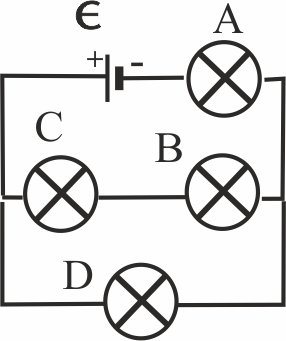

408*. Las bombillas A,B,C y D, de potencia similar están unidas a una fuente de corriente continua E, suponiendo que C se funda,

a)     Se apagarán todas

b)     Solo se apagará B

c)     D  iluminará mas

d)     B se fundirá también



407. Se disponen un amperímetro y un voltímetro, tal como indica la figura, conectados a la pila del test anterior. En esta disposición V y A marcaran respectivamente:

a)0 y 10A        b)20V y 0        c)20V y 10A   d)20V y 20A

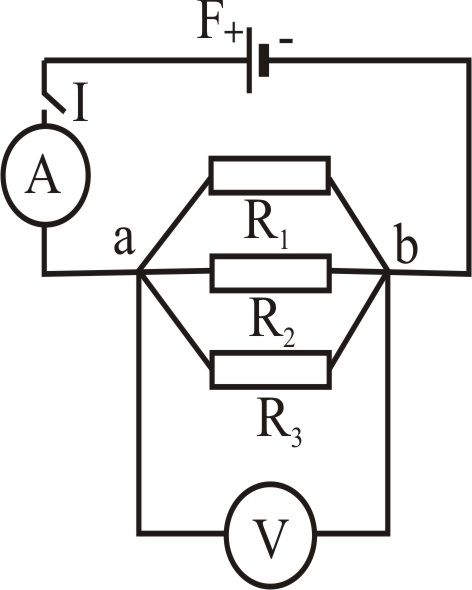

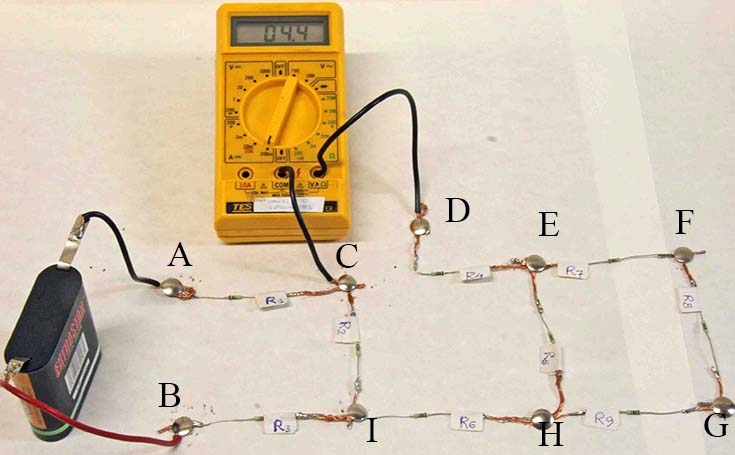

414*. Si en el circuito de la figura, la pila marca 4,5V y su resistencia interna se considera despreciable. Si todas las resistencias son  iguales a las la foto del test anterior, podrás asegurar que al cerrar el interruptor I :

A marca :

a)1,30mA                    b)1,35mA

c)2,50mA                    d)2,55mA

Mientras que V marcará :

a)4,0V             b)4,5V

c)3,5V             d)3,0v

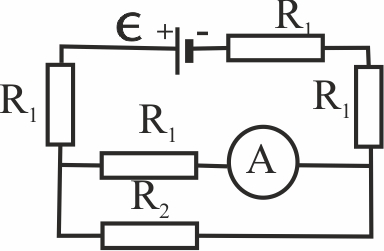

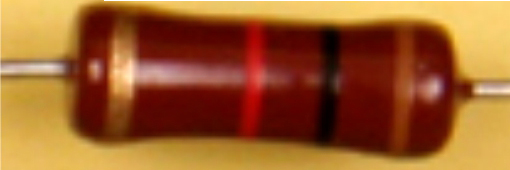

416. Si en el circuito de la figura, la pila marca 4,5V y su resistencia interna se considera despreciable. Si R₁ es igual a la dela foto anterior y R₂, es la de la foto dada, podrá A marcará en µA :

a) 10               b) 32               c) 102              d) 3,2

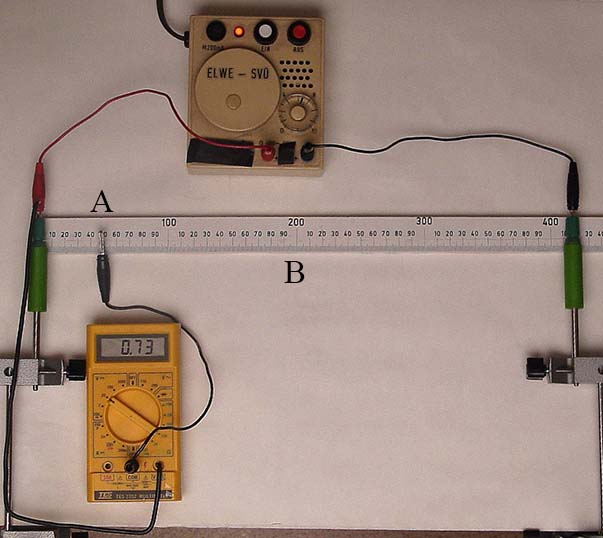

412. En el circuito dado, si el cursor situado en A, se desplaza hasta B, el voltímetro marcará ahora:

a) 2,52V

b) 2,92V

c) 1,82V

d) 1,92V



403.  Cundo se utiliza un amperímetro y un voltímetro en la medida de la intensidad y la diferencia de potencial, en un tramo de un circuito eléctrico:

a)     El amperímetro y el voltímetro se disponen en serie en dicho tramo

b)     El amperímetro y el voltímetro se disponen en paralelo

c)     El amperímetro se dispone en serie y el voltímetro en derivación

d)     El amperímetro se dispone en paralelo y el voltímetro en serie

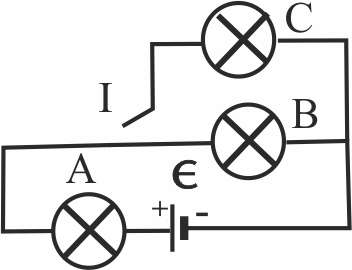

  409. Las bombillas A,B, y C , de potencia similar están unidas a una fuente de corriente continua E ,  y si el interruptor I está cerrado, suponiendo que C se funda,

a)     Se apagarán todas     b)Solo se apagará B

b)     B  iluminará mas        d)B se fundirá también

Si estuviera el interruptor I abierto

a)     Se apagarán todas     b)Solo se apagará B

b)     B  iluminará mas        d)B se fundirá también

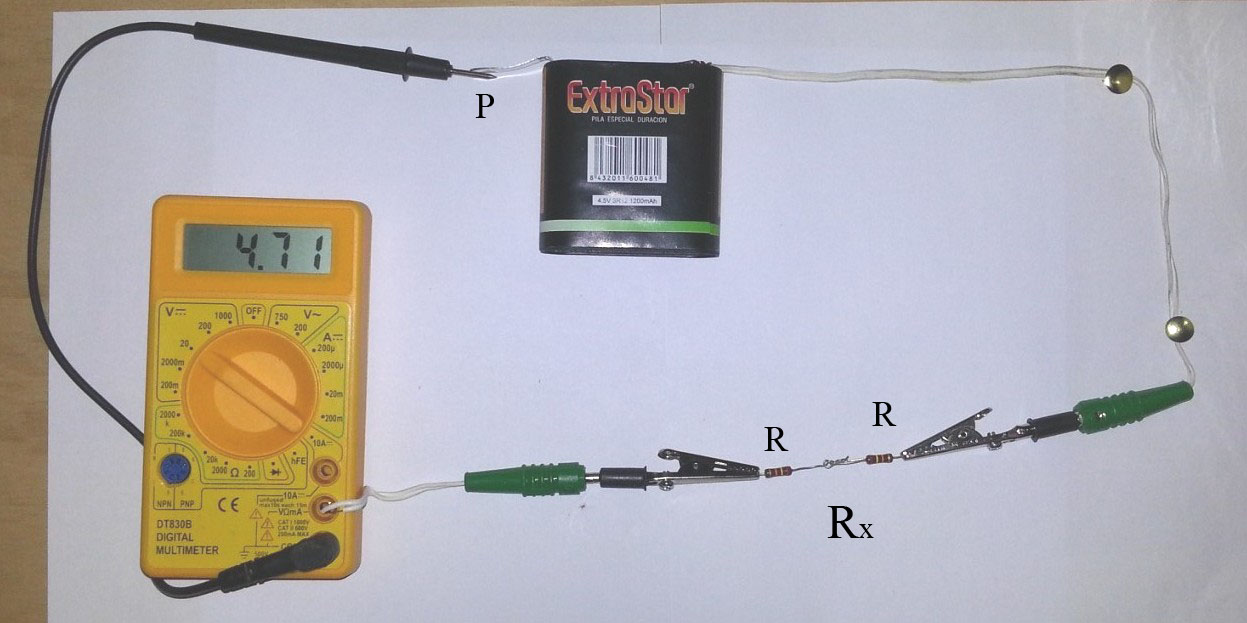

411.  En el montaje de la figura, con la RX dada de 48000Ω, el voltímetro marca lo que ves, si Rx, fuera de 120000Ω marcaría 4,4V. Con estos datos podrás concluir que la resistencia interna de este voltímetro será aproximadamente, en ohmios de :

a)100000                    b)200000

c)500000                    d)1000000

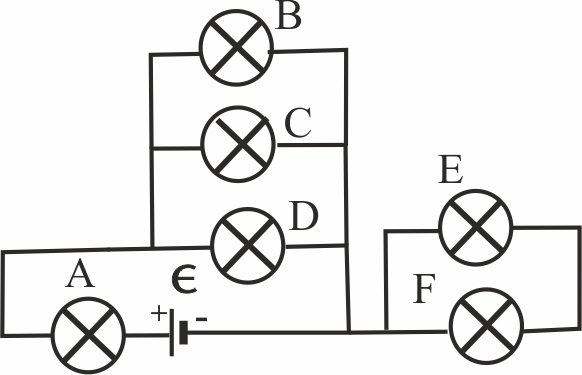

410. En el circuito dado se disponen de 6 lámparas iguales. Su estudio permitirá asegurar que:

a) Si la lámpara A se funde, las demás se apagan

b) Si la lámpara F se funde, E brillará mas que A

c) Si la lámpara B se funde sólo A iluminará





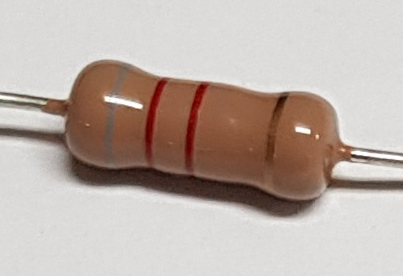

415 Si en el circuito de la figura, la pila marca 4,5V y su resistencia interna se considera despreciable. Si R es  la da la foto, podrás asegurar que  :

A marca : a) 129µA               b) 229µA c) 329µA         d) 429µA

Mientras que V marcará : a) 2,57V              b) 3,57V          c) 4,57V            d) 1,57V







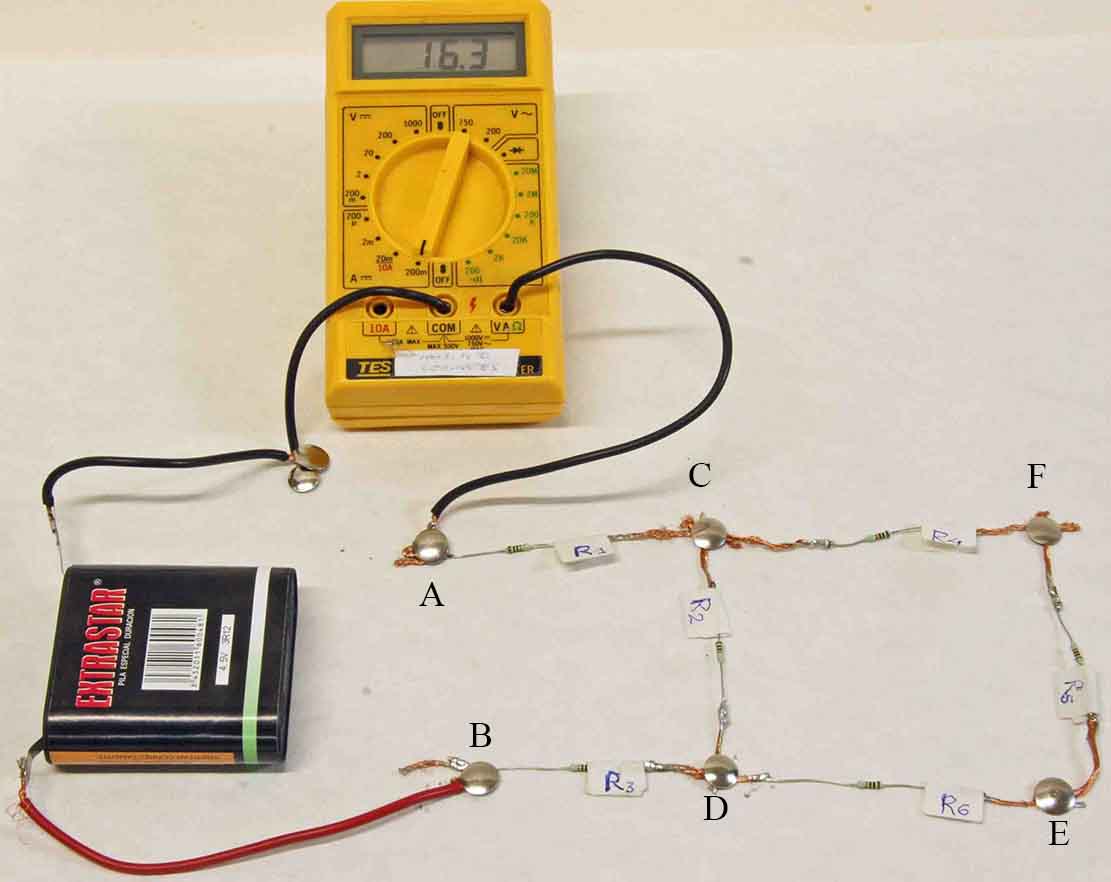

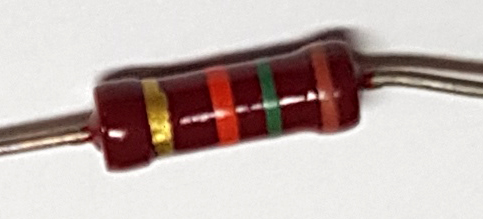

413. Si en el circuito de la figura, la pila marca 4,5V y su resistencia interna se considera despreciable. Si todas las resistencias son  iguales a las la foto, podrás asegurar, teniendo en cuenta los test anteriores que :

A marca : a)1mA                    b)15mA                       c)1,5mA                      d)0,15mA

Mientras que V marcará : a) 1V            b)2V                c)4V                d)3





402*. En el circuito de la figura y siendo R₁=R₂,  se podrá decir de las intensidades de la corriente que circula por los puntos X, Y y Z que

a) i_X=i_Y                       b) ) i_X=i_Z

c) ) i_Z=i_Y                           d) ) i_X>i_Y

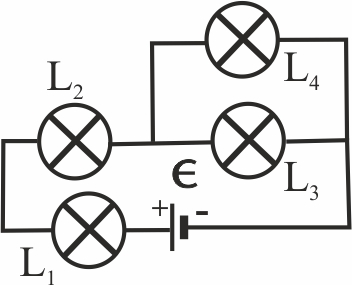

401 Las bombillas L₁,L₂,L₃ y L₄, están unidas a una fuente de corriente continua E suponiendo que L₃ se funda,

a)     Se apagarán todas

b)     Solo se apagará L₄

c)     L₄ iluminará mas

d)     L₄ se fundirá también









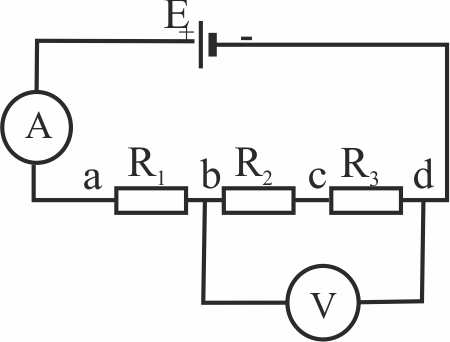

419. En el circuito de la figura, y siendo todas las resistencias iguales a la de la figura adjunta, la diferencia de potencial suministrada por la pila será de:

a) 4,51V                      b) 4,45V

c) 4,48V                      d) 4,50V







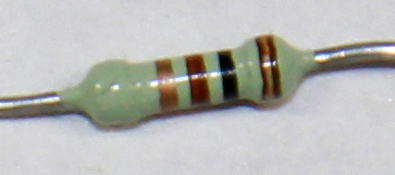

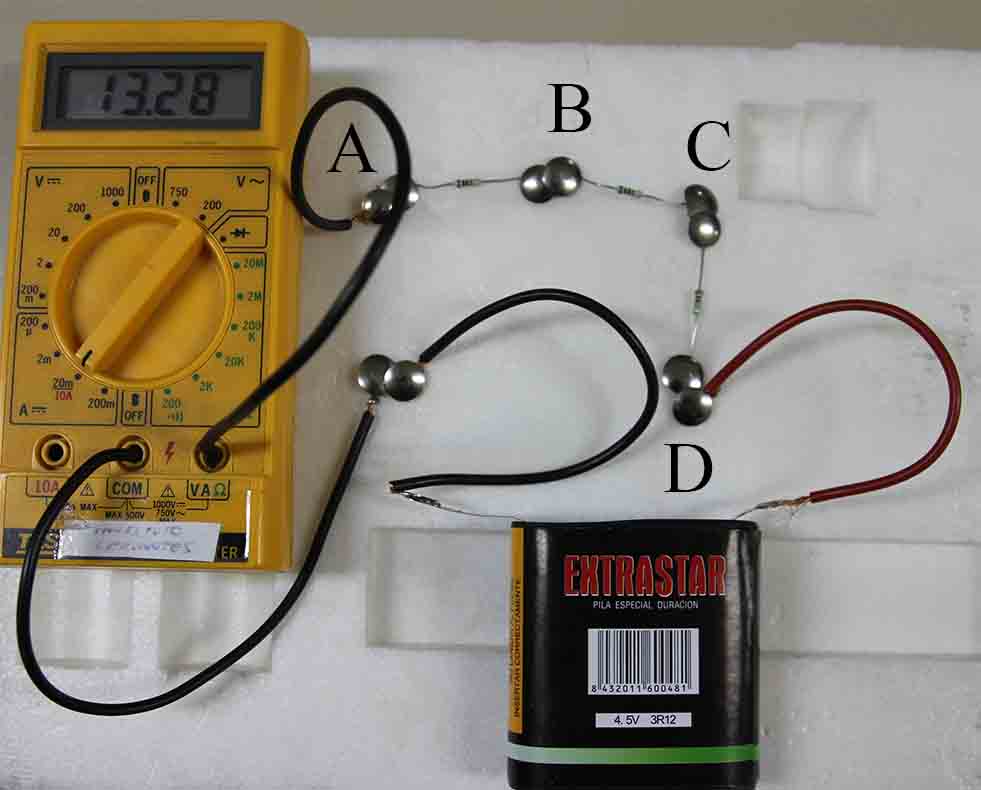

417. Suponiendo  que las tres resistencias son iguales entre si, similares a la foto dada, al conectar a un amperímetro el circuito como se observa en la primera foto, dirás que la pila suministra un potencial  de:

a) 4,01V          b)4,50V            c)3,98V           d)3,5V

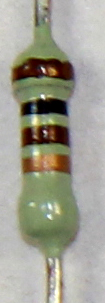

418.  Las tres resistencias del circuito dado son iguales y tienen anillos marrón, negro, negro y dorado. Considerando lo que marca el amperímetro dirás que la pila suministra un potencial   de:

a)         4,50V              b)4,07V

c)3,98V                       d)4,51V
