ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA
ELECTRICIDAD
22. CIRCUITO ELÉCTRICO III

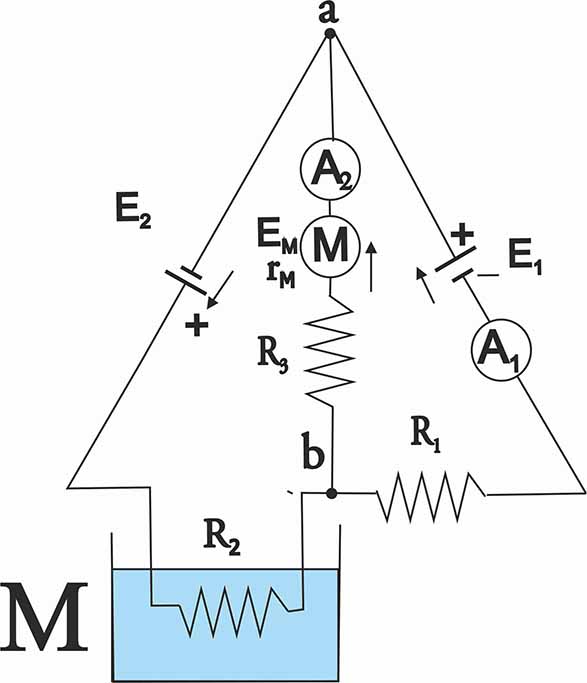

441. En la red de la figura sabiendo que Vab=20V y siendo E1 60V, E2=10V, mientras que R1=4
Ω , R2=10 Ω , y R3=8 Ω, y estando dispuesta R2, tal como
indica la figura, como un calentador de agua, podrás asegurar que:
A1 marcará: a)10A b)5A c)2A d)3ª
mientras A2, marcará: a)1A b)2A c)1,5A d)5A
y
un kilogramo de agua calentada aumentará
su temperatura en 10 minutos, en casi:
a)13ºC b)12ºC c)15ºC d)25ºC
DATOS: Calor específico del agua 4180J/kg.K
442.
En la red anterior y con los datos dados, teniendo en cuenta que la resistencia
interna del motor es de =1Ω podrás
asegurar que:
a)
La fuerza contraelectromotriz del motor es de :a) 5V b)3V c)4V d)2V
a)
El rendimiento del motor es del: a)30% b)60% c)50% d)25%
443. En una red similar a la anterior pero con los
siguientes datos Vab=50V
y siendo E1 =80V, E2=10V,
y EM=10V, mientras que R1=5
Ω , R2=30 Ω , y R3=8 Ω, y rM=5 Ω
, podrás asegurar que:
A1 marcará: a)10A b)5A c)2A d)6A
Que
el calor desprendido por R2 en 10 minutos, es en kjulios de: a) 72 b)83 c)28 d)35
Y que el rendimiento del motor es del a)82% b)56% c)62% d)23%

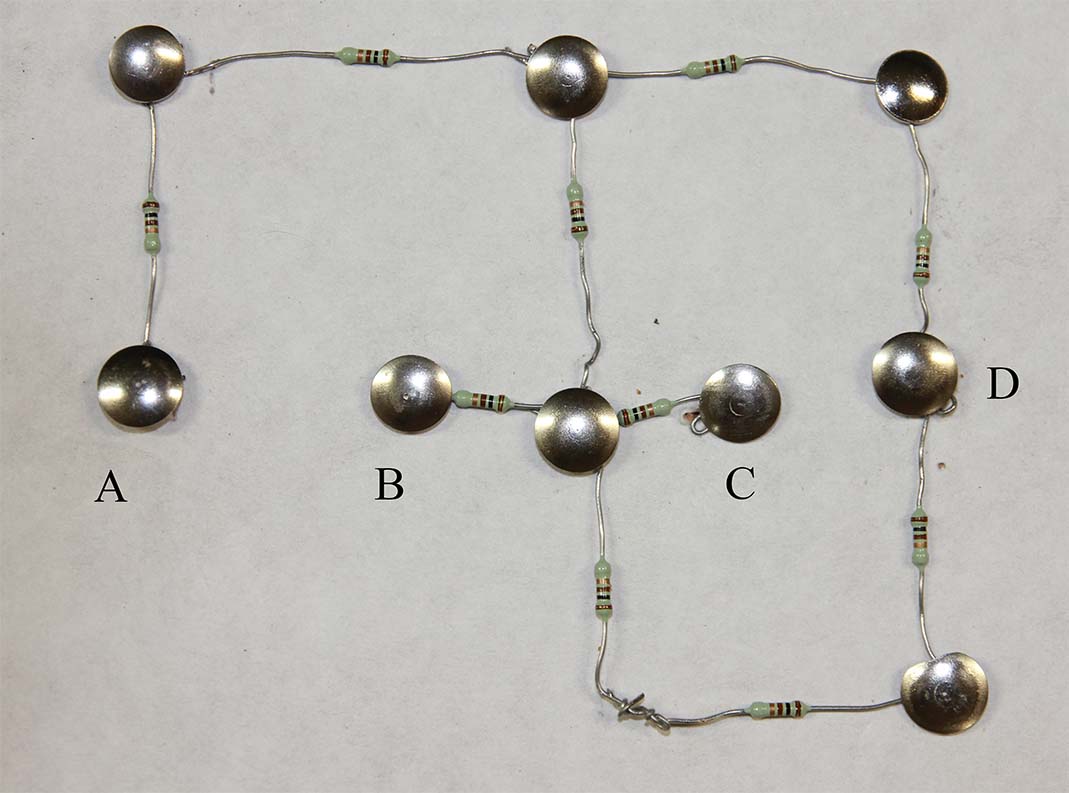

459. Las resistencias situadas en la red, son tales
como la dada. Si entre A y B, se conecta una pila de 4,5V, un amperímetro
situado en C y D, marcaría en mA:
a)12,1 b)8,8 c)2,4 d)5,2
460. Si en la red anterior, entre C y D si conecta una
pila de 4,5V, un amperímetro situado entre A y B, marcaría en mA:
a)1,4 b)2,2 c)4,3 d)17

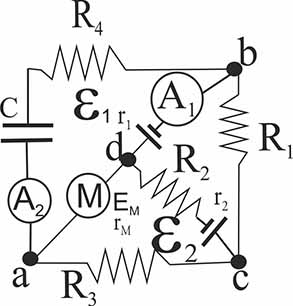

453. En la red eléctrica de la figura y con los datos
que te dan
E1 93V, r1=1Ω,
E2=1V, r2=2 Ω Em=3V, rm=2Ω,
podrás asegurar que :
a)El amperímetro A1 marcará a)3A b)6A c)2A d)4A
b)La diferencia de
potencial Vab será de: a)90V b)12V c)80V d)70V
c)La carga del
condensador de 2microfaradios será en microculombios de: a)25 b)300 c)50 d)160
454. En la misma red anterior y con los mismos
datos afirmarás que:
a) A2 marcará a)3A b)5A c)0A d)2,5A
b) La diferencia de
potencial Vdc será de: a)9V b)13V c)20V d)7V
c) El rendimiento del motor será
del: a)59% b)43% c)80% d)77%
455. En la red de test
453 y con los siguientes datos:
E1 120V, r1=1Ω,
E2=40V, r2=2 Ω Em=6V, rm=2Ω, R1=10 Ω , R2=5 Ω
, y R3=10 Ω, R4=50 Ω
podrás asegurar que : a)El
amperímetro A1 marcará a)3A b)6A c)9A d)4A
b)La diferencia de
potencial Vab será de: a)90V b)103V c)110V d)70V
c)La carga del
condensador de 2microfaradios será en microculombios de: a)25 b)300 c)50 d)205
d)A2 marcará a)3A b)5A c)0A d)2,5A
e) La diferencia de
potencial Vdc será de: a)18V b)13V c)20V d)7V
f )El rendimiento del motor será
del: a)59% b)43% c)80% d)75%
η=
100EM/(EM+i2rM)=600/(6+1.2)=75%.

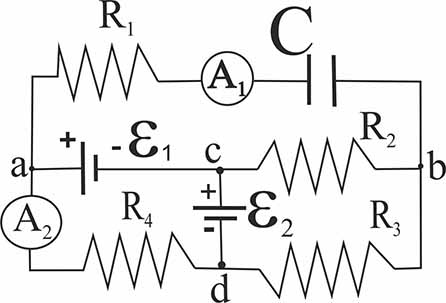

456. En la red eléctrica de la figura y con los datos
que te dan E1 =72V, E2=18V, R1=R2=R3=R4=90
Ω
podrás asegurar que :
a)El amperímetro A1 marcará a)0A b)6A c)2A d)4A
b)La diferencia de
potencial Vab será de: a)90V b)12V c)81V d)70V
c)La carga del
condensador de 1microfaradio será en microculombios de: a)81 b)30 c)50 d)16
457. En la misma red anterior y con los mismos
datos afirmarás que:
d)A2 marcará a)3A b)5A c)0A d)1A
e) La diferencia de
potencial Vdc será de: a)18V b)13V c)20V d)7V
458. En la red de test
456 y con los siguientes datos: E1 =72V, E2=8V, R1=R2=R3=R4=80
Ω
a)El amperímetro A1 marcará a)0A b)6A c)2A d)4A
b)La diferencia de
potencial Vab será de: a)90V b)12V c)81V d)76V
c)La carga del
condensador de 1microfaradio será en microculombios de: a)81 b)30 c)50 d)76
d)A2 marcará a)3A b)5A c)0A d)1A
e) La diferencia de
potencial Vdc será de: a)8V b)13V c)20V d)7V

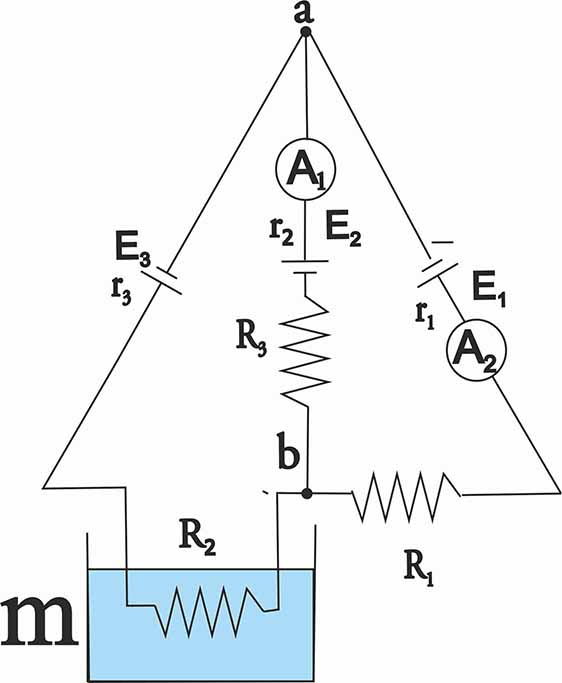

444. En la red de la
figura y siendo E1 y E3 desconocidas, E2 =20V , y
sus resistencias internas respectivas r1=1Ω,
r2=1Ω, r3=5Ω mientras que R1=4Ω
, R2=20 Ω , y R3=20 Ω, y estando dispuesta R2, tal como
indica la figura, como un calentador de una masa m de agua, y marcando los
amperímetros 1 y 2 A respectivamente, podrás asegurar que
E2 producirá: a)30V b)27V c)31V d)47V
mientras E3, producirá: : a)30V b)47V c)31V d)27V
y un kilogramo de agua calentada aumentará su temperatura en media hora, en casi:
a)13ºC b)9ºC c)3ºC d)5ºC
DATOS: Calor específico del agua 4180J/kg.K
445. En la red anterior y
con los mismos datos, podrás asegurar que
1) La diferencia de potencial entre a
y b es de: a)22V b)27V c)31V d)47V
2)Y que el rendimiento del generador E3 es del: a)89% b)92% c)80% d)85%

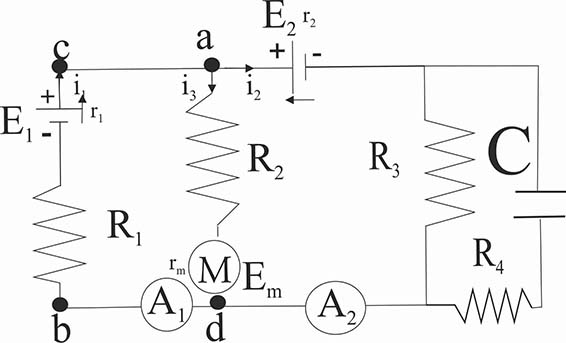

450.En la red de la figura, y con los datos que te
dan:
E1 40V, r1=1Ω,
E2=10V, r2=2 Ω Em=5V, rm=2Ω, R1=10 Ω , R2=5 Ω
, y R3=5 Ω, R4=30
podrás asegurar que :
A1 marcará: a)3A b)1,5A c)2,0A d)2,5A
La diferencia de
potencial Vad será de: a)9V b)12V c)19V d)7V
La carga del condensador
de 5microfaradios será en microculombios de
:
a)25 b)10 c)5 d)15
451. En la misma red
anterior y con los mismos datos afirmarás que:
a) A2 marcará a)3A b)1A c)2,0A d)2,5A
b) El rendimiento del generador E1 será
del a)92,5% b)97,3% c)85,0% d)96%
452. En la red de test
450 y con los siguientes datos:E1 =50V, r1=1Ω, E2=16V,
r2=2 Ω Em=12V, rm=2Ω,
R1=5 Ω ,
R2=10 Ω , y R3=2 Ω, R4=30 Ω,
podrás asegurar que :
a)El amperímetro A1 marcará: a)3A b)5A c)2,0A d)2,5A
b)La diferencia de
potencial Vcb será de: a)9V b)12V c)20V d)7V
c)La carga del
condensador de 5microfaradios será en microculombios de: a)25 b)30 c)5 d)15
d)A2 marcará
a)3A b)1,5A c)2,0A d)2,5A
e)El rendimiento del generador E2 será del: a)90% b)87% c)85% d)96%

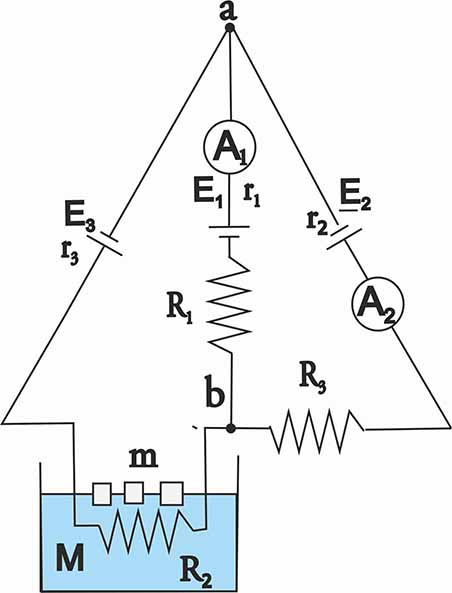

446.En
la red dada y siendo E1 25V,
E2=10V, y E3 =10V y las resistencias internas respectivas
de los generadores r1=1Ω r2=1Ω, r3=1Ω.
Siendo R1=19 Ω , R2=19
Ω , y R3=9 Ω, y
estando dispuesta R2, tal como indica la figura, como un calentador
de una mezcla de una masa M de agua (1kg) en la que flota una masa m de cubitos
de hielo(80g), podrás asegurar que :
A1 marcará: a)1,3A b)1,5A c)2A d)2,5A
mientras A2, marcará: a)0,8A b)0,2A c)1,3A d)1,5A
y
la masa de agua calentada aumentará su
temperatura en 30 minutos, en :
a)0ºC b)1ºC c)0,5ºC d)1,5ºC
DATO: Calor de fusión del hielo=3,3.105J/kg Calor específico del agua a 4180J/kg.K
447. En la red anterior y
con los mismos datos, asegurarás que:
Vab será: : a)22V , b)1,2V c)3,1V d)4,7V
El rendimiento de E1 será del : a)89% b)97% c)80% d)86%

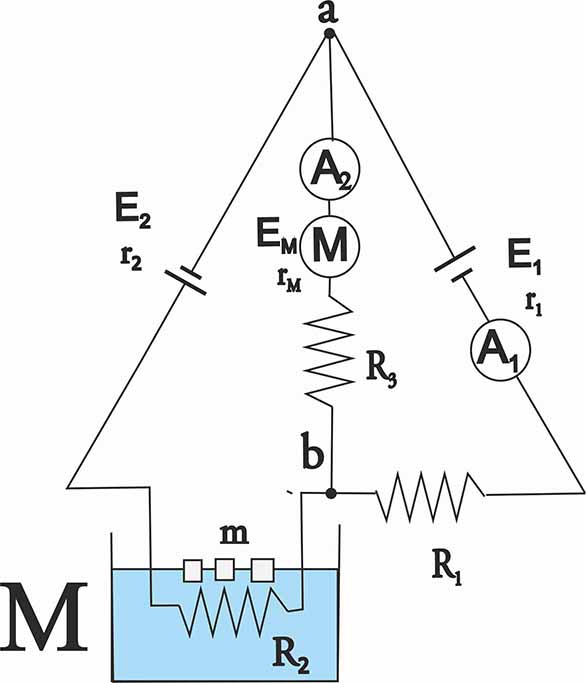

448. En la red dada y siendo E1 40V, r1=1Ω, E2=10V,
r2=2 Ω, Em=5V, rm=2Ω, R1=10 Ω , R2=5 Ω
, y R3=5 Ω, y estando dispuesta R2, tal como indica
la figura, como un calentador de una mezcla de una masa M de 1kg de agua en la que flota una masa
m de10g de cubitos de hielo, podrás
asegurar que :
A1 marcará: a)1,3A b)1,5A c)2,0A d)2,5ª
mientras A2, marcará: a)0,5A b)0,4A c)1,5A d)2,5A
y la masa de agua calentada aumentará su temperatura en una hora:
a)3,6ºC b)4,4ºC c)9,5ºC d)2,5ºC
DATOS:
Calor de fusión del hielo=3,3.105J/kg Calor específico del agua a 4180J/kg.K
449. En la red anterior y
con los mismos datos, asegurarás que:
Vab será: : a)2,3V b)2,7V c)3,1V d)4,7V
El rendimiento de EM será del :
a)89% b)92% c)80% d)87%
