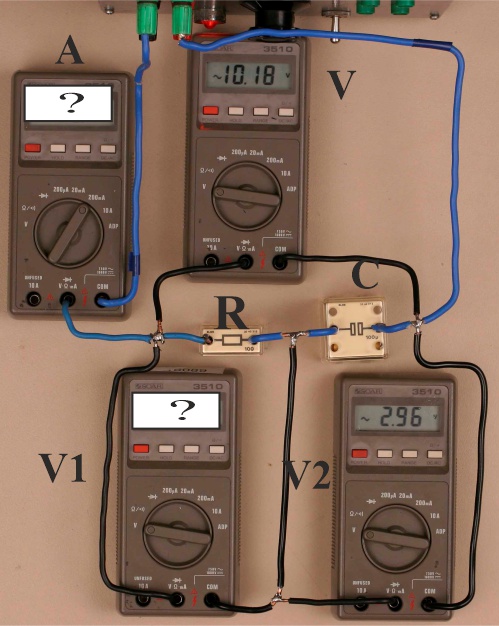

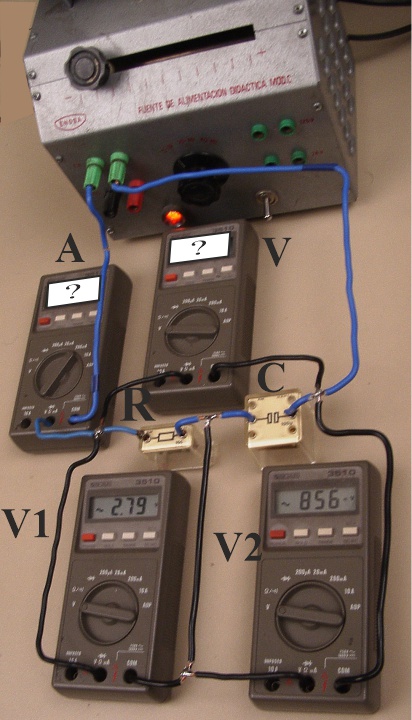

126*.En
el circuito de la figura, con un generador que suministra una frecuencia de
50Hz, una R (100Ω) y un condensador
C de 100µF en serie y con los datos
que se toman visualmente determinar:
La
reactancia capacitiva en Ohmios será:
a)
30 b) 32 c)12 d)42
La
impedancia total del circuito será en Ohmios:
a)
130 b) 105 c)100 d)10
El
amperímetro A marcará en mA:
a)30 b) 28 c) 10 d)20
El
voltímetro V marcará en V
a)
2,9 b) 2 c) 2,5 d)3

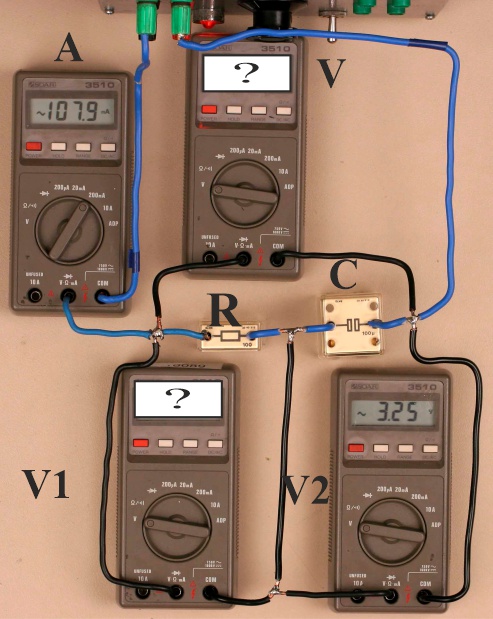

127. En el circuito de la
figura, con un generador que suministra una frecuencia de 50Hz, una R
(100Ω) y un condensador de 100µF en
serie y con los datos que se toman
visualmente tanto la R en serie (100Ω ) se podrá decir que:
a)
La reactancia capacitiva vale en ohmios: a)31,8 b)31 c)30 d)32
b)
La impedancia total del circuito vale en ohmios: a)100 b)110 c)105 d)50
c)
El amperímetro A marcará en mA: a)97 b)90 c)87 d)45
d)
El voltímetro V1 marcará en voltios: a)9,7 b)7,9 c)7 d)10

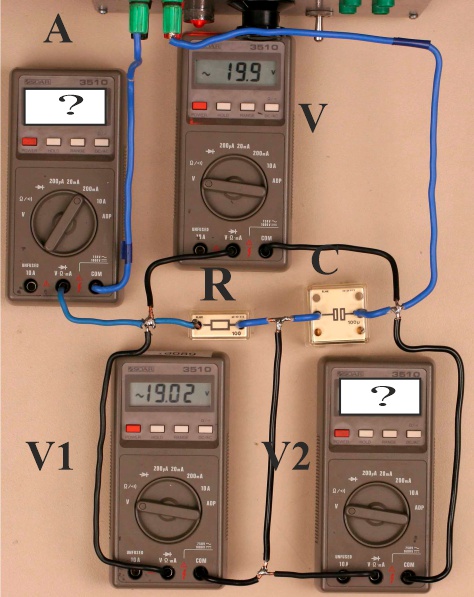

128.En el circuito de la figura, con un generador que
suministra una frecuencia de 50Hz, una R (100Ω) y un condensador de 100µF en serie y con los
datos que se toman visualmente tanto la
R en serie (100Ω ) se podrá decir que:
a)
La reactancia capacitiva vale en ohmios: a)25 b)30,8 c)30 d)31,8
b)
La impedancia total del circuito vale en ohmios: a)105 b)100 c)110 d)90
c)
El voltímetro V marcará en voltios: a)18 b)20 c)22 d)25
d)
El voltímetro V2 marcará en voltios: a)3 b)5 c)4,6 d)5,6

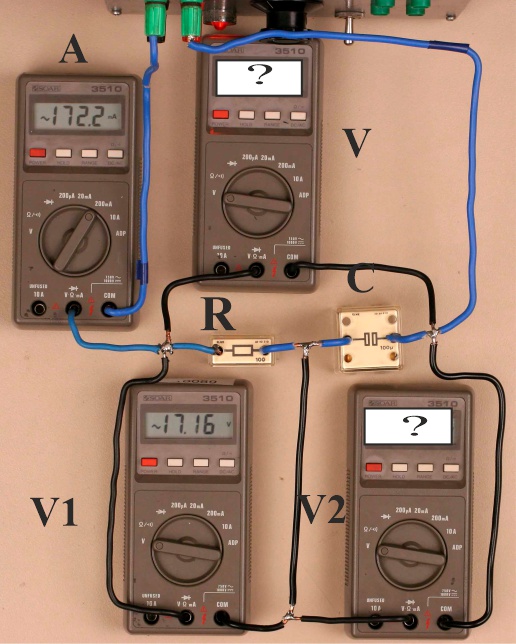

130.* En el
circuito de la figura, con un generador que suministra una frecuencia de 50Hz,
una R (100Ω) y un condensador de
100µF en serie y con los datos que se
toman visualmente tanto la R en serie (100Ω ) se podrá decir que:
a)
La reactancia capacitiva vale en ohmios: a)30,8 b)31,8 c)22,5 d)32
b)
La impedancia total del circuito vale en ohmios: a)100 b)120 c)105 d)110
c)
El voltímetro V1 marcará en voltios: a)10,8 b)20 c)22 d)25
d)
El voltímetro V marcará en voltios: a)13 b)15 c)11,3 d)15,6
